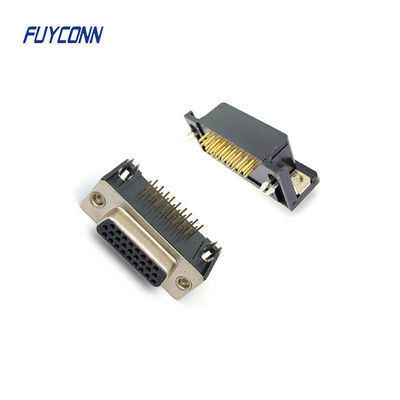

Connecteur D-SUB à haute densité de PCB Femme, connecteur DSUB 15 pin 26 pin 44 pin 62 pin

PCB à angle droit 15pin 26pin 44pin 62pin Connecteur D-SUB à haute densité féminin

Les connecteurs de type D sont généralement constitués de deux rangées de connexions parallèles, parfois plus.Les connecteurs disposent d'une coque métallique de format D qui fournit une résistance mécanique et des capacités de détection limitéesLes coques métalliques de la prise et de la prise se contactent pour améliorer l'efficacité du dépistage.

Les connecteurs de montage de panneaux sont généralement fixés au panneau à l'aide de noix avec des fils supplémentaires qui permettent de fixer le connecteur d'accouplement, empêchant ainsi le relâchement.Les connecteurs libres peuvent avoir des coques arrière qui fournissent une connexion d'écran d'affichage et de câble, ou des coques arrière en plastique qui offrent une protection et un soulagement de la contrainte pour le câble.

Les broches dans les types de connecteurs communs avec deux rangées de broches (9, 15, 25 et 37 voies) sont espacées d'environ 0,108 pouces (2,74 mm) avec des rangées espacées de 0,112 pouces (2,84 mm).Un nombre élevé de broches et une densité de broches plus élevée sont obtenus en utilisant des rangées supplémentaires de broches.
