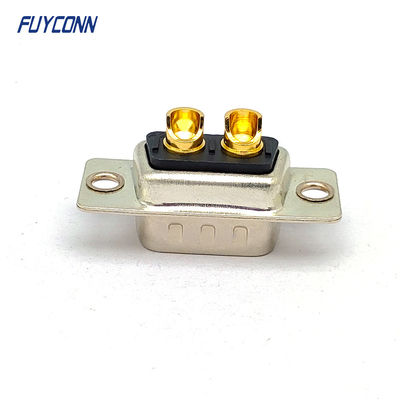

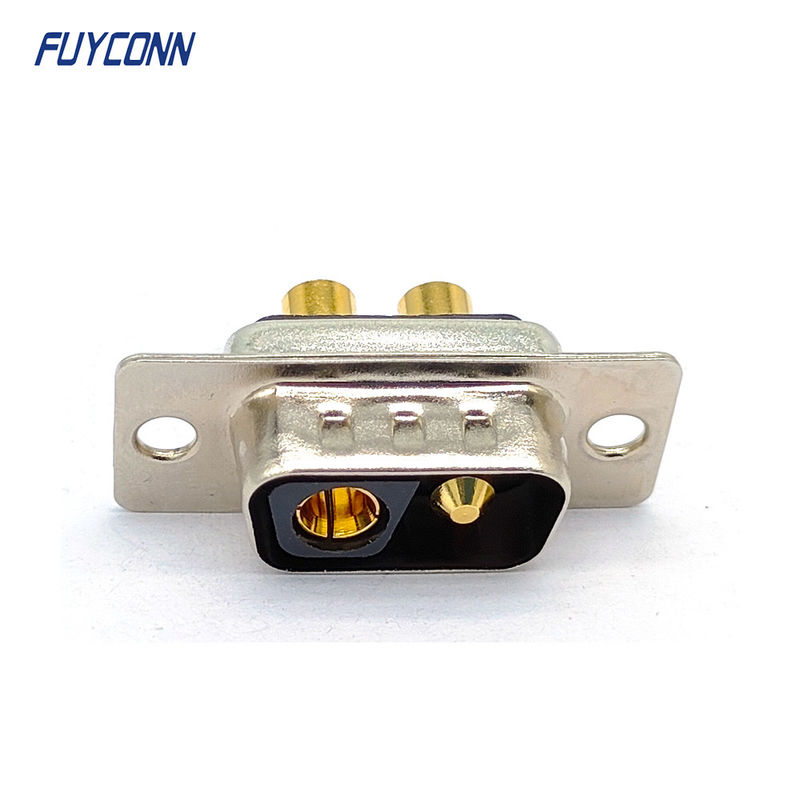

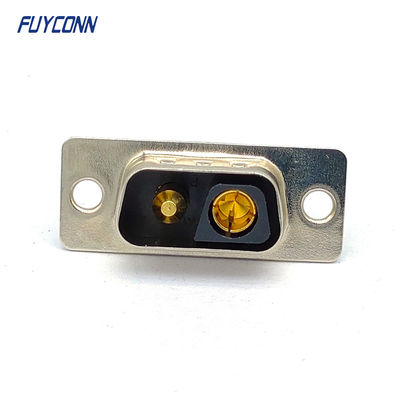

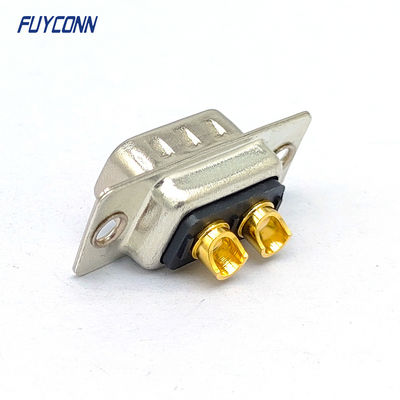

Connecteur d' alimentation 2V2 D-SUB, connecteur DB à 2 broches.

Les connecteurs de type D sont le plus souvent constitués de deux rangées de connexions parallèles, parfois plus. Les connecteurs sont dotés d'une coque métallique au format D qui offre une résistance mécanique et des capacités de blindage limitées. Les coques métalliques de la fiche et de la prise entrent en contact pour améliorer l'efficacité du filtrage.

Les connecteurs à montage sur panneau sont généralement fixés à l'aide d'écrous dotés d'un filetage supplémentaire qui permet aux connecteurs homologues d'être fixés ensemble, empêchant ainsi le desserrage. Les connecteurs gratuits peuvent être équipés de coques arrière qui assurent le blindage et la connexion du blindage du câble, ou de versions en plastique qui offrent une protection et un soulagement de traction pour le câble.

Les broches des types de connecteurs courants à deux rangées (telles que 9, 15, 25 et 37 voies) sont espacées d'environ 0,108 pouce (2,74 mm), les rangées étant espacées de 0,112 pouce (2,84 mm). Un nombre et des densités de broches plus élevés peuvent être obtenus en utilisant des rangées supplémentaires de broches.

Fiche de données
