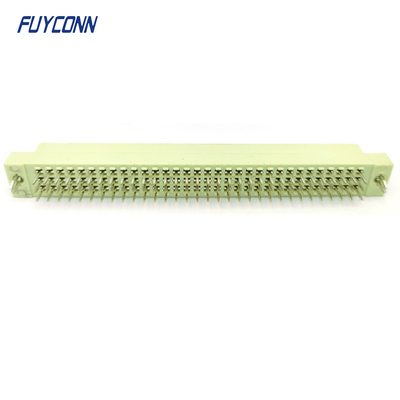

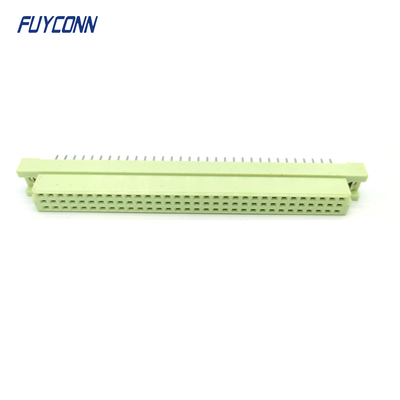

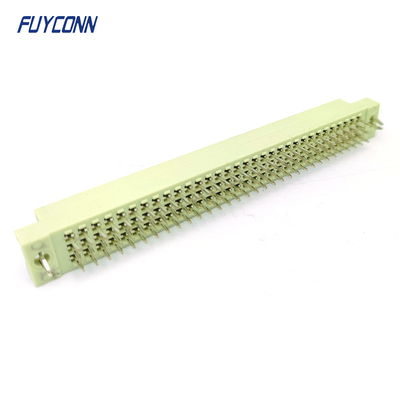

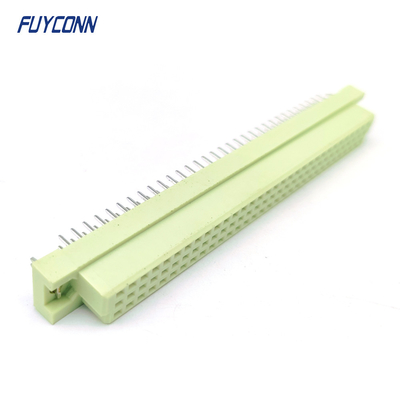

3 rangées 96 broches de type simple DIN41612 Connecteur Femme PCB droit

Connecteur DIN41612 de Type Simple, 3 rangées, 96 broches, PCB droit, 3x32P, 96 broches, connecteur Eurocard 41612 femelle avec harpon

DIN 41612.pdf

DIN 41612 est une norme DIN pour les connecteurs électriques largement utilisés dans les systèmes électriques en rack. La standardisation de ces connecteurs est essentielle pour les systèmes ouverts, où les utilisateurs attendent que les composants de différents fournisseurs fonctionnent ensemble. L'utilisation la plus connue des connecteurs DIN 41612 concerne le système VMEbus.

La norme DIN 41612 a été largement acceptée pour diverses applications d'interconnexion sur les marchés des télécommunications et des données dans le monde entier. Les connecteurs DIN avec trois rangées (a, b, c) de contacts sur une grille carrée de 0,100" (2,54 mm) sont disponibles avec des terminaisons de type enroulé ou soudé. Les configurations de broches disponibles incluent 5 broches, 10 broches, 15 broches, 20 broches, 30 broches, 32 broches, 48 ​​broches, 64 broches et 96 broches.

Notre gamme de connecteurs Eurocard est disponible en connecteurs carte à carte, fil à carte, câble plat à carte et connecteurs à courant élevé. Ces connecteurs intègrent les avantages de conception internationalement reconnus des connecteurs en deux parties DIN 41612 et CEI 60603-2 dans une conception de qualité qui offre une intégrité du signal (SI) et des performances électriques élevées.

Avec une large gamme, il est facile de trouver le type et le style de connecteur adaptés à votre application. Les systèmes de bus courants comprennent :

• STE Autobus
• CIMBUS
• FUTUREBUS
• VMEBus
• MULTIBUS (II)
• NUBUS
• Bus VXi
• VME64X

DIN 41612était une norme DIN pour les connecteurs électriques largement utilisés dans les systèmes électriques en rack. La standardisation de ces connecteurs est essentielle pour les systèmes ouverts, où les utilisateurs attendent que les composants de différents fournisseurs fonctionnent ensemble. L'utilisation la plus connue des connecteurs DIN 41612 concerne les systèmes VMEbus et NuBus. La norme a été retirée au profit des normes internationalesCEI 60603-2etEN 60603-2.
