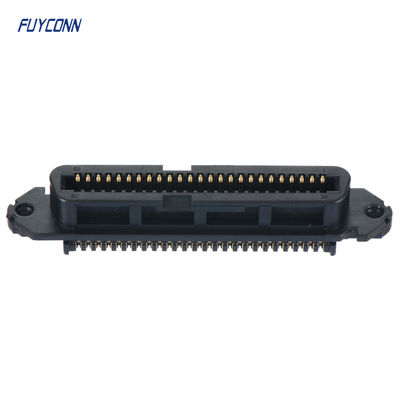

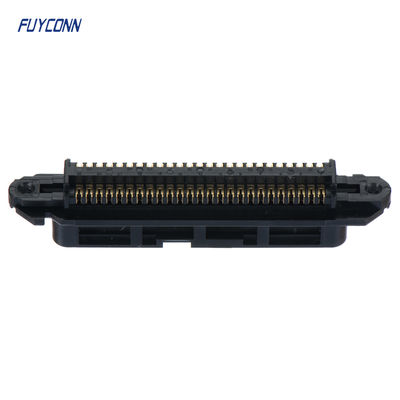

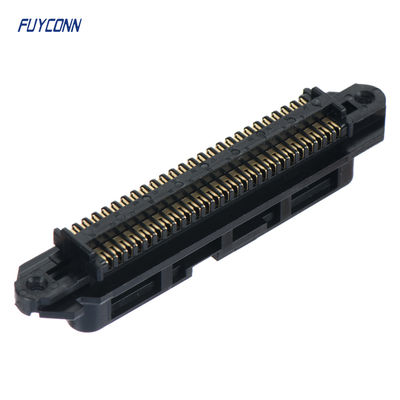

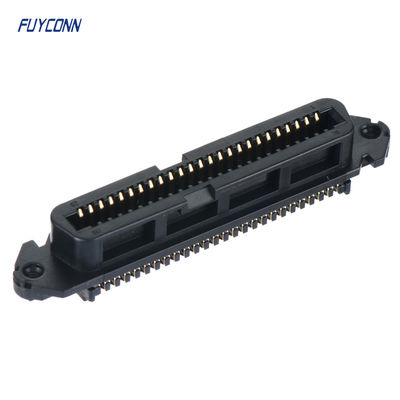

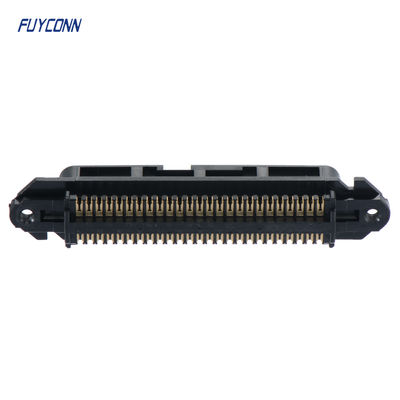

TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP

TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP
TE 229975-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Receptacle, CHAMP Docking Connectors
TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP

Image Grand :  TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: FUYCONN
Certification: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Numéro de modèle: FUY57146
Conditions de paiement et expédition:
Quantité de commande min: 1000 pièces
Prix: Négociable
Détails d'emballage: Plateau + carton de vide
Délai de livraison: 7-10 jours
Conditions de paiement: T / t ou paypal
Capacité d'approvisionnement: 1 million mois
Contact

TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP

description de
Nom du produit: Connecteur Centronics Gamme de produits: connecteur de champion
Taper: connecteur centronic d'IDC Style de connecteur: Récipient
Nombre de terminaux: 50/64 broches Genre: Femelle
Pas: 2.16mm Remplacement: TE 229975-1
Mettre en évidence:

Connecteur Centronics en forme de D à 50 positions

,

Connecteur d'accueil CHAMP à 64 positions

,

Connecteur Centronics embase en forme de D

Connecteur de remplacement TE 229975-1,  Connecteur en forme de D à 50 / 64 positions, Réceptacle, Câble à câble / Câble à panneau, Connecteurs d'accueil CHAMP

Les connecteurs en forme de D fournissent une connexion électrique dans une coque métallique en forme de "D".Nos connecteurs D sont des connecteurs broches et douilles compacts conçus pour transmettre l'alimentation et le signal dans les équipements de communication, en particulier dans les boîtiers haute densité. Ces connecteurs sont couramment utilisés pour connecter les moniteurs d'ordinateur aux ordinateurs personnels ainsi que pour connecter des périphériques. Nos connecteurs en forme de D peuvent répondre aux exigences de performance robustes des applications commerciales et militaires. Nous fabriquons des connecteurs DB9 (connecteur dsub à 9 broches), des connecteurs DB15 (connecteur dsub à 15 broches) et DB25 (connecteur dsub à 25 broches). Nos connecteurs en forme de D sont produits en tant que connecteurs femelles et connecteurs mâles. Notre portefeuille comprend des connecteurs D-subminiature (également connus sous le nom de connecteurs D-sub), qui sont conçus pour fournir une solution rentable pour établir des connexions sûres et fiables dans les circuits haute densité au sein d'applications complexes. Nos connecteurs D-Subminiature standard sont disponibles avec la qualification MIL-DTL-24308. Nos connecteurs en forme de D sont fabriqués sous nos principales familles de produits : AMP, AMPLIMITE, AMPMODU et Raychem


Paramètres technologiques
TE 229975-1 Connecteur de remplacement, Connecteur en forme de D à 50 / 64 positions, Embase, Connecteurs d'accueil CHAMP 0

Description détaillée :

  • Nombre de positions : 50 | 64

  •

  • Type de connecteur et de boîtier : Réceptacle

  •

  • Système de connecteur : Câble à câble |

  • Câble à panneau

  •

  • Type de montage du connecteur : Montage sur câble

  • (Suspendu) | Montage sur panneau

  •

  • Entraxe (pas) : 2,16 mm [ .085 in ]





Caractéristiques du type de produit

  • Type de connecteur et de boîtier  Réceptacle

  • Système de connecteur  Câble à câble

  • Type de produit de connecteur  Assemblage de connecteur

  • Le connecteur et le contact se terminent sur  Fil et câble

Caractéristiques de configuration

  • Nombre de positions  50 | 64

  • Nombre de rangées  2

  • Compatible avec le type de fil et de câble  Fil discret | Câble plat | Câble gainé rond

Caractéristiques du corps

  • Couleur principale du produit  Noir

  • Espacement de l'entraxe du câble plat  2,16 mm [ .85 in ]

  • Matériau du couvercle  Thermoplastique

  • Profil du connecteur  Bas | Standard

Caractéristiques des contacts

  • Épaisseur du matériau de placage de la zone d'accouplement des contacts (µin) Flash de placage

  • Matériau de sous-placage des contacts  Nickel palladium

  • Matériau de placage de la zone d'accouplement des contacts  Or (Au) | Flash or

  • Matériau de base des contacts  Alliage de cuivre | Bronze phosphoreux

  • Épaisseur du matériau de placage de la zone d'accouplement des contacts  .76 µm [ 30 µin ]

  • Matériau de placage de la zone de terminaison des contacts du fil  Flash or

  • Intensité nominale des contacts (max) (A) 1 | 3,5

  • Options de contact  Installé

Caractéristiques de terminaison

  • Méthode de terminaison sur fil et câble  Déplacement d'isolation (IDC)

Fixation mécanique

  • Rétention d'accouplement  Avec

  • Taille du filetage  4-40 UNC 2B | M3

  • Type de rétention d'accouplement  Vis de verrouillage

  • Type de montage du connecteur  Montage sur câble (suspendu)

Caractéristiques du boîtier

  • Matériau du boîtier  Oxyde de polyphénylène | Oxyde de polyphénylène | Thermoplastique

  • Entraxe (pas)  2,16 mm [ .085 in ]

Dimensions

  • Taille du fil massif (mm²) .05 – .13 | .13 – .32

  • Diamètre d'isolation compatible (max) (mm) 1,14 | 1,15

  • Diamètre d'isolation compatible (max) (in) .045

  • Taille du fil massif (AWG) 26 – 24 | 30 – 26

  • Taille du fil toronné (AWG) 24 | 26 | 27 | 28

  • Taille du fil toronné (mm²) .08 | .09 | .1 | .14 | .33

  • Taille du fil (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Conditions d'utilisation

  • Plage de température de fonctionnement (°C) -55 – 105 | -40 – 75

  • Plage de température de fonctionnement (°F) -67 – 221 | -40 – 167

Fonctionnement/Application

  • Blindé  Non

  • Application de circuit  Signal





Caractéristiques du type de produit

  • Type de connecteur et de boîtier  Fiche

  • Système de connecteur  Câble à câble

  • Type de produit de connecteur  Assemblage de connecteur

  • Le connecteur et le contact se terminent sur  Fil et câble

Caractéristiques de configuration

  • Nombre de positions  14 | 24 | 36 | 50 | 64

  • Nombre de rangées  2

  • Compatible avec le type de fil et de câble  Fil discret | Câble plat | Câble gainé rond

Caractéristiques du corps

  • Couleur principale du produit  Noir

  • Espacement de l'entraxe du câble plat  1,27 mm [ .05 in ]

  • Matériau du couvercle  Thermoplastique

  • Profil du connecteur  Bas | Standard

Caractéristiques des contacts

  • Épaisseur du matériau de placage de la zone d'accouplement des contacts (µin) 30

  • Matériau de sous-placage des contacts  Nickel palladium

  • Matériau de placage de la zone d'accouplement des contacts  Or (Au) | Flash or

  • Matériau de base des contacts  Alliage de cuivre | Bronze phosphoreux

  • Épaisseur du matériau de placage de la zone d'accouplement des contacts  .76 µm [ 30 µin ]

  • Matériau de placage de la zone de terminaison des contacts du fil  Flash or

  • Intensité nominale des contacts (max) (A) 1 | 3,5

  • Options de contact  Installé

Caractéristiques de terminaison

  • Méthode de terminaison sur fil et câble  Déplacement d'isolation (IDC)

Fixation mécanique

  • Rétention d'accouplement  Avec

  • Taille du filetage  4-40 UNC 2B | M3

  • Type de rétention d'accouplement  Vis de verrouillage

  • Type de montage du connecteur  Montage sur câble (suspendu)

Caractéristiques du boîtier

  • Matériau du boîtier  Oxyde de polyphénylène | Oxyde de polyphénylène | Thermoplastique

  • Entraxe (pas)  2,16 mm [ .085 in ]

Dimensions

  • Taille du fil massif (mm²) .05 – .13 | .13 – .32

  • Diamètre d'isolation compatible (max) (mm) 1,14 | 1,15

  • Diamètre d'isolation compatible (max) (in) .045

  • Taille du fil massif (AWG) 26 – 24 | 30 – 26

  • Taille du fil toronné (AWG) 24 | 26 | 27 | 28

  • Taille du fil toronné (mm²) .08 | .09 | .1 | .14 | .33

  • Taille du fil (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Conditions d'utilisation

  • Plage de température de fonctionnement (°C) -55 – 105 | -40 – 75

  • Plage de température de fonctionnement (°F) -67 – 221 | -40 – 167

Fonctionnement/Application

  • Blindé  Non

  • Application de circuit  Signal
