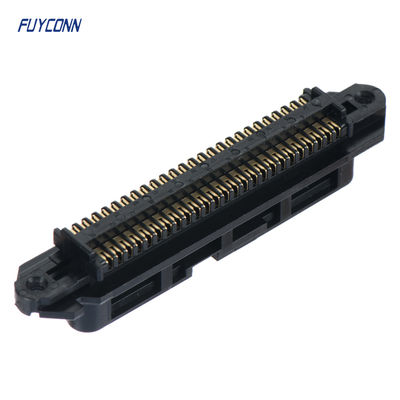

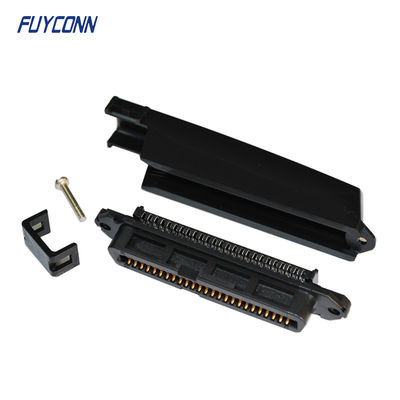

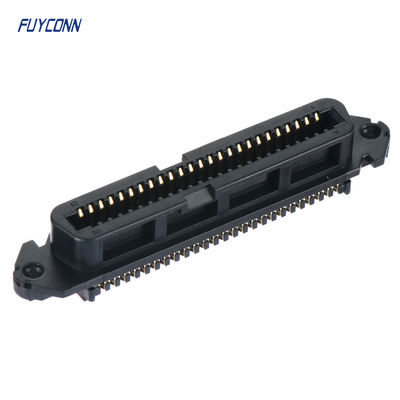

TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm

TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm
TE 5229913-1 Replacement Connector, IDC D-Sub, Receptacle Kit, Signal, 50 pin, 2.16 mm Pitch
TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm

Image Grand :  TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: FUYCONN
Certification: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Numéro de modèle: FUY57146A
Conditions de paiement et expédition:
Quantité de commande min: 1000 pièces
Prix: Négociable
Détails d'emballage: Plateau + carton de vide
Délai de livraison: 7-10 jours
Conditions de paiement: T / t ou paypal
Capacité d'approvisionnement: 1 million mois
Contact

TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm

description de
Nom du produit: Connecteur Centronics Gamme de produits: connecteur de champion
Taper: connecteur centronic d'IDC Style de connecteur: Récipient
Nombre de terminaux: 50 broches Genre: Femelle
Pas: 2.16mm Remplacement: TE 5229913-1
Couverture: Angle droit de 90 degrés
Mettre en évidence:

Connecteur D-Sub IDC 50 broches

,

Connecteur Centronics pas de 2

,

16 mm

TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, pas de 2,16 mm

Kit de connecteur de réceptacle d'accueil IDC D-sub CHAMP, destiné aux applications câble à câble, câble à carte et câble à panneau avec terminaison de masse à déplacement d'isolation (IDC). A un pas de ligne centrale de 2,16 mm, disponible en 50 positions et utilisé pour les applications de circuits de signal.



Les connecteurs en forme de D fournissent une connexion électrique dans une coque métallique fabriquée en forme de "D".Nos connecteurs D sont des connecteurs broches et douilles compacts conçus pour transmettre l'alimentation et le signal dans les équipements de communication, en particulier dans les boîtiers haute densité. Ces connecteurs sont couramment utilisés pour connecter les moniteurs d'ordinateur aux ordinateurs personnels ainsi que pour connecter des périphériques. Nos connecteurs en forme de D peuvent répondre aux exigences de performance robustes des applications commerciales et militaires. Nous fabriquons des connecteurs DB9 (connecteur dsub à 9 broches), des connecteurs DB15 (connecteur dsub à 15 broches) et des DB25 (connecteur dsub à 25 broches). Nos connecteurs en forme de D sont produits en tant que connecteurs femelles et connecteurs mâles. Notre portefeuille comprend des connecteurs D-subminiature (également connus sous le nom de connecteurs D-sub), qui sont conçus pour fournir une solution rentable pour établir des connexions sûres et fiables dans les circuits haute densité au sein d'applications complexes. Nos connecteurs D-Subminiature standard sont disponibles avec la qualification MIL-DTL-24308. Nos connecteurs en forme de D sont fabriqués sous nos principales familles de produits : AMP, AMPLIMITE, AMPMODU et Raychem


Paramètres technologiques
TE 5229913-1 Connecteur de remplacement, IDC D-Sub, Kit de réceptacle, Signal, 50 broches, Pas de 2,16 mm 0



Caractéristiques du produit

  • Nombre de positions : 50

  • Type de connecteur et de boîtier : Réceptacle

  • Système de connecteur : Câble à carte | Câble à câble | Câble à panneau

  • Type de montage du connecteur : Montage sur câble (suspendu) | Montage sur panneau

  • Pas de ligne centrale : 2,16 mm [ .085 in ]







Caractéristiques du type de produit

  • Type de connecteur et de boîtier  Réceptacle

  • Système de connecteur  Câble à carte | Câble à câble | Câble à panneau

  • Type de produit de connecteur  Kit de connecteur

  • Le connecteur et le contact se terminent sur  Fil et câble

Caractéristiques de configuration

  • Nombre de positions  50

  • Nombre de rangées  2

  • Compatible avec le type de fil et de câble  Fil discret | Câble rond gainé

Caractéristiques du corps

  • Couleur principale du produit  Noir

  • Matériau du couvercle  Polyéthylène | Oxyde de polyphénylène | Thermoplastique

  • Matériau de blindage  Acier au carbone

  • Profil du connecteur  Standard

  • Angle de sortie du câble (°) 180

  • Matériau du placage de blindage  Nickel

Caractéristiques des contacts

  • Épaisseur du matériau de placage de la zone d'accouplement des contacts (µin) 30

  • Matériau de sous-placage des contacts  Nickel palladium

  • Matériau de placage de la zone d'accouplement des contacts  Or (Au) | Or ou flash or

  • Matériau de base des contacts  Alliage de cuivre | Bronze phosphoreux

  • Épaisseur du matériau de placage de la zone d'accouplement des contacts  0,76 µm [ 30 µin ]

  • Intensité nominale des contacts (max) (A) .3 | .5 | 1 | 1.5 | 3.5

  • Options de contact  Fourni – Non installé

Caractéristiques de terminaison

  • Méthode de terminaison sur fil et câble  Déplacement d'isolation (IDC)

Fixation mécanique

  • Rétention d'accouplement  Avec

  • Taille du filetage  4-40 | 4-40 UNC 2B

  • Type de rétention d'accouplement  Vis de verrouillage

  • Type de montage du connecteur  Montage sur câble (suspendu) | Montage sur panneau

Caractéristiques du boîtier

  • Matériau du boîtier  Oxyde de polyphénylène | Thermoplastique

  • Pas de ligne centrale  2,16 mm [ .085 in ]

Dimensions

  • Plage de diamètre d'isolation compatible (in) .045

  • Plage de diamètre d'isolation de câble compatible (mm) 8,89 – 15,88 | 8,89 – 10,8 | 10,8 – 12,7

  • Plage de diamètre d'isolation de câble compatible (in) .35 – .625 | .35 – .425 | .425 – .5

  • Diamètre de câble compatible (max) (mm) 10,8 | 12,7

  • Diamètre de câble compatible (max) (in) .425 | .5

  • Taille de fil plein (mm²) .13 – .32

  • Diamètre d'isolation compatible (max)  1,14 mm [ .045 in ]

  • Taille de fil plein (AWG) 26 – 24

  • Taille de fil toronné (AWG) 24 | 26 | 27 | 28

  • Taille de fil toronné (mm²) .09 | .1 | .14 | .33

  • Taille de fil (AWG) 24 | 26 | 26 – 24 | 27
