Détails sur le produit:
|
| Nom de produit: | Connecteur de champion | Type de connecteur: | connecteur de soudure |
|---|---|---|---|
| Genre: | prise masculine | non de la goupille: | connecteur centronic de 50 bornes |
| Logement: | couverture en métal de 90 degrés | couleur d'isolation: | noir ou bleu |
| Placage à l'or: | 1U », 3U », 5U », 10U », 15U », 30U » | Matériel: | laiton et PBT |
| Mettre en évidence: | connecteur femelle de prise,type connecteur de d |
||

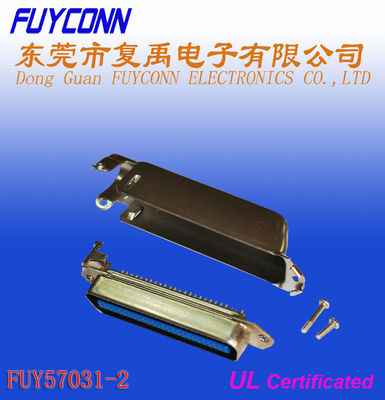

Connecteur mâle de soudure de prise de 50 Pin Centronic Side Cable Exit avec la couverture renversée de Matel
Ce type de connecteur a obtenu son nom de Centronics Corporation, un fabricant basé à Nashua, New Hampshire. De retour pendant les années 1970, imprimantes faites Centronics pour l'usage avec des ordinateurs. Comme ordinateurs et imprimantes jointes est devenu plus populaire, le connecteur qu'ils ont utilisé sont devenus le standard de l'industrie de facto. Centronics Corporation a été acheté par Genicom (maintenant TallyGenicom) pendant les années 1980, mais leur nom vit dessus dans ce connecteur.
Le connecteur Centronics a une barre en plastique au centre du corps de connecteur qui tient les goupilles de contact. Le corps du connecteur est souvent noir ou bleu en couleurs. Le connecteur mâle 50 Centronics est arrangé dans deux rangées des goupilles chacune avec 25 contacts. Ce connecteur est tenu en place par des serrures de caution. Le connecteur 50 Centronics est le plus employé souvent par des dispositifs SCSI-1 plus anciens (scanners, dispositifs de stockage, etc.). Une légère variante du connecteur 50 Centronics est employée dans des applications de voix/données.
Description de détail
Catégorie de produit : Connecteur de Centronic
Produit : Connecteur de champion
Type : Connecteur de soudure de Centronic
Nombre de terminal : goupille 50
Style de connecteur : Prise
Genre : Mâle
Ligne centrale = 2.16mm [0.085in]
Style de Conver : Couverture renversée par 90° en métal
Couleur d'isolateur : Noir ou bleu
Type d'isolateur : Connexion facile et molle
Matériel d'isolateur : PBT
Matériel de goupille de contact : Laiton
Électrodéposition de bouclier : Nickel
Montage de l'option : Sortie latérale de câble
Traits communs
| Conçu pour des applications de panneau de Câble-à-câble et de câble-à-PC | |
| Application de conseil | |
| Option terminale avec de divers types | |
| Connecteur et capot vendus sous le nom d'assemblée complète | |
| Disponible dans le style de capot de profil bas | |
| La coquille en métal fournit fondre et protéger la capacité | |
| Compagnons avec le connecteur de conforme aux normes de l'industrie |
Caractéristiques du produit
| Type de produit : | Connecteur Centronics de soudure |
| Produit : | Connecteur de champion |
| Genre : | Mâle |
| Style de connecteur : | Prise |
| Certerline : | 2.16mm (0.85in) |
| Nombre de position : | goupille 50 |
| Dépôt par contact : | Placage à l'or (1U », 3U », 5U », 10U », 15U », 30U ») |
| Couleur d'isolateur : | Noir ou bleu |
| Protégé : | Oui |
| Orientation : | Sortie de câble de 90 degrés |
| Serrure de accouplement de connecteur : | Screwlocks |
| Couverture | Capot en métal |
Matériaux
| Matériel de contact : | Laiton |
| Isolateur : | PBT (UL 94-V0) |
| Shell | Acier nickelé |
| Logement du matériel : | Acier nickelé |
Caractère électrique
| Estimation actuelle : | 5Amp |
| Tension de tenue : | C.A. 1000v r.m.s |
| Résistance d'isolation : | 1000 mégohms de minimum à C.C 500V |
| Résistance de contact : | 25M∩ Max Mated |
| La température d'opération : | -55°C à +105°C |
Application
| 1, équipement de VDSL Teleccom | |
| 2, périphériques d'ordinateur | |
| 3, le matériel de transmission | |
| 4, câble RJ21 | |
| 5, câble à lambrisser | |
| 6, câble à câbler | |
| 7, terminal d'ordinateur | |
| 8, télémétrant | |
| 9, équipement de test | |
| 10, imprimante |
